關于全自動張力控制器的接線注意事項
聯系人：徐先生 電話：13962922250
自動張力控制器
張力控制器是一種由單片機或者一些嵌入式器件及外圍電路開發而成的系統，是一種控制儀表，它可以直接設定要求控制的張力值，然后直接輸入張力傳感器的信號（一般為毫伏級別）作為張力反饋值，通過比較得出偏差后，輸入到PID等控制器進行處理，盡量輸出給外圍執行機構去控制，達到偏差小，系統響應快的目的。

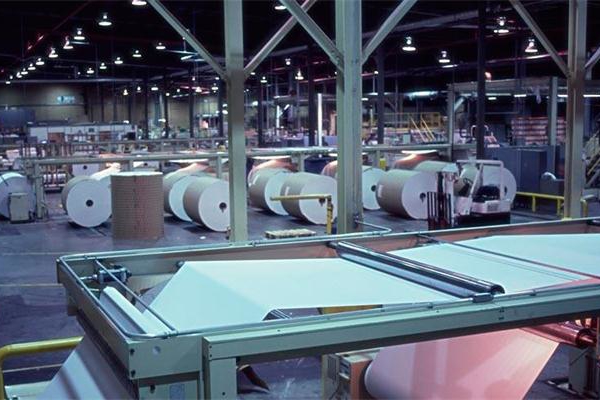

張力控制的穩定與否直接關系到分切產品的質量。若張力不足,原料在運行中產生漂移,會出現分切復卷后成品紙起皺現象；若張力過大,原料又易被拉斷,使分切復卷后成品紙斷頭增多。全自動張力控制器是由張力傳感器直接測定料帶的實際張力值，然后把張力數據轉換成張力信號反饋回張力控制器，通過此信號與控制器預先設定的張力值對比，計算出控制信號，自動控制執行單元則使實際張力值與預設張力值相等，以達到張力穩定目的。
下面來了解一下關于全自動張力控制器的接線注意事項說明：
1、輸入信號線、開關量輸入與輸出端子、輸出電源等弱電線應當遠離儀器電源線、動力電源等強電線，以避免產生信號干擾等情況。
2、注意，輸入信號、開關量輸入輸出端子、輸出電源等弱電端子一定不要接強電，否則將會燒毀整個儀器。
3、按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，必須注意信號極性不能接錯，否則顯示的測量值將會不精確的。
4、如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。
5、張力傳感器屏蔽線一定要接SG端子。
